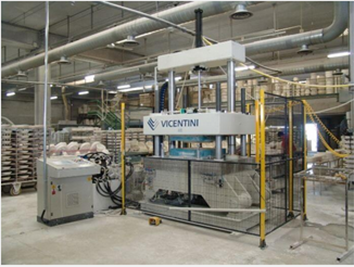

Coulage sous pression vertical IPV 1000
L'installation est conçue pour la production d'articles à partir d'un ou deux moules montés en série sur la même traverse. Les modes de fonctionnement sont tous sélectionnables par l'opérateur, qui peut choisir de produire des articles avec le moule n° 1, le moule n° 2 ou les deux simultanément. Pour détacher les articles du moule, l'opérateur utilise une pédale de démoulage (une pour chaque moule). La fermeture de la presse est assurée par un vérin hydraulique fixé horizontalement sur la traverse mobile. La course du vérin est contrôlée par un potentiomètre linéaire relié à l'automate programmable qui pilote la machine. La pression de fermeture du vérin, la pression d'injection de la barbotine et les temps d'injection sont définis par l'opérateur. Tous les paramètres relatifs à la production d'un article sont enregistrés dans un menu qui est mémorisé puis rappelé lors de la mise en production de cet article. Ces données peuvent être modifiées à tout moment en fonction des besoins de production. Interface opérateur :
Le contrôle de la machine est assuré par un ordinateur personnel avec écran couleur et pavé tactile. L'opérateur peut régler, modifier et enregistrer tous les paramètres de la machine, relatifs à chaque moule. Il peut également intervenir sur les modes de fonctionnement et les commandes de la machine en suivant les menus vidéo.
Caractéristiques techniques
| Référence des machines de coulage sous pression IP | IPV 1000 |
| Diamètre maximum des articles à 35bars (cm²) | 2500 |
| Mesure de la section transversale (mm) | 1100x700 |
| Distance utile entre colonnes (mm) | 720 |
| Largeur de la surface d'appui du moule (mm) | 700 |
| Course du piston (mm) | 500 |
| Dimensions du moule (mm) | 720x700 |
| Diamètre maximum des moules en plâtre (mm) | 320 |
| Pression de fermeture (T) | 100 |
| Pression de barbotine (bar) | 40 |
| Puissance installée (kW) | 10 |
| Poids (kg) | 5200 |
| Capacité de production (seconde/pièce) | 90-300 |
Coulage sous pression horizontal IPO 1000
Ce système de mise en forme et de coulée sous pression est conçu pour résoudre avec une flexibilité maximale les difficultés particulières de fabrication d'articles en céramique, liées à leurs dimensions ou à leur structure complexe. Pour ce faire, la machine peut s'incliner de 20° par rapport à son axe vertical pendant les différentes phases de travail, s'adaptant ainsi à tous les besoins de production.
Phase du processus de coulée sous pression :
- Fermeture du moule par abaissement de la traverse supérieure, avec commande hydraulique et butée mécanique.
- Remplissage du moule sous basse pression.
- Augmentation de la pression dans le moule jusqu'à la valeur maximale définie.
- Maintien de la pression de coulée jusqu'à la valeur maximale définie.
- Maintien de la pression de coulée.
- Évacuation de la pression de durcissement.
- Évacuation de l'excédent de liquide.
- Ouverture contrôlée du moule.
Caractéristiques techniques
| Référence des machines de coulage sous pression IP | IPO 1000 |
| Dimensions maximum du moule (mm) | 1000x1000 |
| Pression de fermeture (T) | 130 |
| Pression de travail de la centrale hydraulique (bar) | 150 |
| Puissance installée (kW) | 20 |
| Course du piston porte-moule (mm) | 1100 |
| Pression de barbotine (bar) | 40 |
