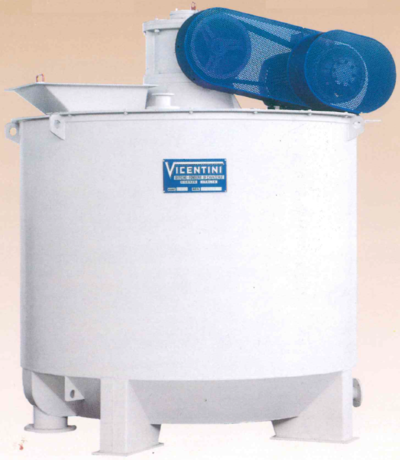

Les turbodélayeurs Vincentini fonctionnent grâce à un rotor spécial fixé au fond de la cuve, qui propulse le matériau contre un anneau de pales fixes (1re phase). Une turbine auxiliaire, disponible sur demande, est fixée à mi-hauteur de la cuve pour mélanger le matériau pulvérulent (quartz, feldpath, chamotte) à la barbotine (2e phase).
Le temps de dissolution moyen de l'argile brute ou déjà traitée est d'environ 2 heures pour un liquide d'un poids spécifique de 1,4 kg/dm³.
La durée moyenne de la deuxième phase est d'une heure pour un liquide d'un poids spécifique de 1,8 kg/dm³. Tous les composants du processus de dissolution (rotor, pales fixes, fond de cuve) sont fabriqués en acier spécial hautement résistant à l'usure et faciles à remplacer. Tous les mélangeurs robustes sont également équipés d'un collecteur de particules grossières, qui est retiré périodiquement. La transmission des modèles 500 et 1000 est par courroie, tandis que les autres modèles sont équipés d'un réducteur. L'entretien est extrêmement simple et réduit au minimum. L'installation se fait sur un socle en béton, à réaliser par le client conformément à nos plans. Le poids specifique maximum réalisable est de 2.1 kg/dm3 (avec des conditions adéquates de préparation, viscosité et utilisation de fluidifiants).
Disponible sur demande :
- Contrôle électrique du moteur
- Hélice auxilliaire
- Vanne de décharge
Caractéristiques techniques
| Référence TurboDélayeur | 80 | 500 | 1000 | 3000 | 5000 | 10000 | 15000 | 20000 |
| Capacité utile (m3) | 0.08 | 0.5 | 1.2 | 3 | 5 | 10 | 16 | 20 |
| Capacité totale (m3) | 0.12 | 0.6 | 1.8 | 4.5 | 6.8 | 14 | 20 | 26.5 |
| Diamètre interne (mm) | 540 | 900 | 1400 | 1900 | 2200 | 3000 | 3500 | 3800 |
| Hauteur (mm) | 540 | 980 | 1200 | 1600 | 1900 | 2180 | 2400 | 2620 |
| Diamètre turbine (mm) | 300 | 450 | 700 | 900 | 1000 | 1300 | 1500 | 1600 |
| Vitesse turbine (tours/min) | 290 | 290 | 210 | 160 | 140 | 110 | 90 | 80 |
| Puissance moteur (kW) | 1.5 | 5.5 | 15 | 30 | 37 | 55 | 75 | 110 |
| Coupleur oléodynamique | - | - | - | x | x | x | x | x |
| Orifice d'ouverture (mm) | 340 | 390 x 310 | 610x440 | 600x800 | 700 | 800 | 900 | 1000 |
| Décharge (DN inch) | 50 (2") | 50 (2") | 80 (3") | 80 (3") | 80 (3") | 100 (4") | 100 (4") | 2x100 (4") |
| Poids net (kg) | 140 | 600 | 1300 | 2900 | 3600 | 7000 | 8700 | 10800 |
Dimensions
| Référence TurboDélayeur | 80 | 500 | 1000 | 3000 | 5000 | 10000 | 15000 | 20000 |
| A (mm) | 800 | 1350 | 1900 | 2150 | 2450 | 3400 | 3650 | 4100 |
| B (mm) | 1200 | 1820 | 2000 | 1940 | 2250 | 2500 | 2700 | 3150 |
| C (mm) | 600 | 1000 | 1500 | 2050 | 2400 | 3250 | 3600 | 3950 |
| H (mm) | 1200 | 2500 | 2650 | 2550 | 2850 | 3400 | 3650 | 4720 |
| P | Hélice auxilliaire | |||||||
| E | Surélevation en béton | |||||||
