Déferriseur - Filtre magnétique

DeferriseurFMP

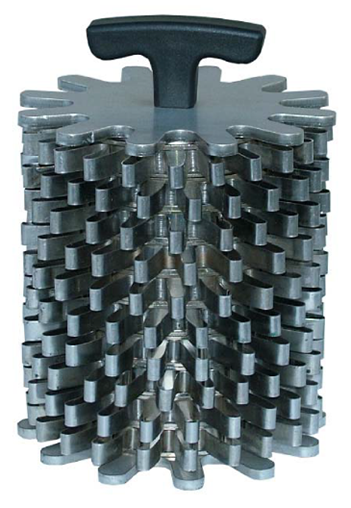

FMP - Filtre magnétique permanent

Les filtres magnétiques permanents FMP sont utilisés pour déferriser les barbotines et émaux avec une possibilité d'installation sur les tamis vibrants à la sortie ou directement sur les lignes d'émaillage. L'installation est facile et garantit un nettoyage facile des grilles en soufflant avec de l'air comprimé.

Caractéristiques techniques

Référence Matériau Puissance
(gauss)		 Capacité
(m3/h)		 Grille Dimensions (mm) Masse
(kg)
Øint Øext nombre A B C D
FMP10 Ferrite 6000 2.5 35 100 10 102 200 150 70 3
FMP10ND Néodyme 9000 2.5 35 100 10 102 200 150 70 3.5
FMP15 Ferrite 6000 5.5 90 145 10 148 225 160 80 6.5
FMP15ND Néodyme 9000 5.5 90 145 10 148 225 160 80 8





Cliquez pour plus de vidéos sur la chaîne Youtube de SETEC

Télécharger la documentation du déferriseur FMP
DeferriseurFPL

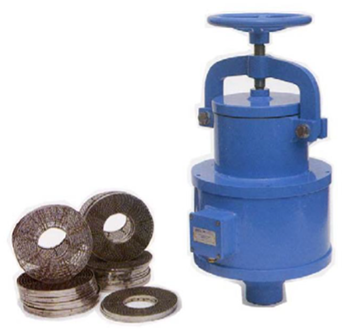

Filtre électromagnétique à pression FPL

Les filtres électromagnétiques à pression FPL sont utilisés pour la déferrisation des émaux et des barbotines. Ils sont installés à la sortie des pompes, à l'entrée du raccord inférieur, évitant ainsi les pannes d'alimentation électrique et la pollution des matériaux déjà traités. Les filtres FPL fonctionnent en courant continu à très basse tension, alimenté par le tableau électrique correspondant.

  • Structure en acier inoxydable résistant à une pression de 10 bars (jusqu'à 20 bars sur demande)
  • Toutes les pièces en contact avec le produit sont en acier inoxydable AISI 304
  • Entrée de la suspension par la partie inférieure
  • Le couvercle est amovible pour l'extraction du boîtier du filtre
  • Corps du filtre avec les grilles en inox AISI 430 électro-soudé type MS (pour d>1.65) ou ML (pour d<1.65)
  • Bobinage de classe H trempé dans de la résine
  • Tension d'alimentation 55/110V DC
  • Classe de protection IP66
  • Peinture RAL5012

Panneau de commande

  • Boîtier métallique suspendu en acier
  • Peinture RAL 5012
  • Classe de protection IP54
  • Alimentation standard 220-380V, 50-60Hz monophasé ou triphasé

Caractéristiques techniques

Référence Capacité
(m3/h)		 Grille Dimensions (mm) Masse
(kg)		 Puissance
(W)		 Tableau de contrôle
Øint Øext s nombre A B C D Type Dimensions
FPL50 2500 45 142 6 30 330 660 375 2" 100 210 QE250 300x400x150
FPL50P 2500 45 142 6 30 385 660 375 2" 130 420 QE500 300x400x150
FPL75 6000 85 203 6 34 385 750 430 3" 130 300 QE400 300x400x150
FPL75P 6000 85 203 6 34 465 860 540 3" 185 600 QE800 300x400x150
FPL102 12000 85 242 6 38 465 840 490 4" 210 400 QE500 300x400x150
FPL102P 12000 85 242 6 38 520 835 490 4" 300 800 QE1000 300x400x150
FPL115 16000 85 300 6 38 520 950 545 PN6 100DN 320 600 QE650 300x400x150
FPL115P 16000 85 300 6 38 620 950 545 PN6 100DN 400 1000 QE1200 300x500x200
FPL125 24000 138 345 10 25 570 960 550 PN6 100DN 500 800 QE1000 300x400x150
FPL150 34000 147 400 10 34 660 1110 720 PN6 125DN 630 1000 QE1200 300x500x200

Cliquez pour plus de vidéos sur la chaîne Youtube de SETEC

Télécharger la documentation du déferriseur FPL
DeferriseurFGL

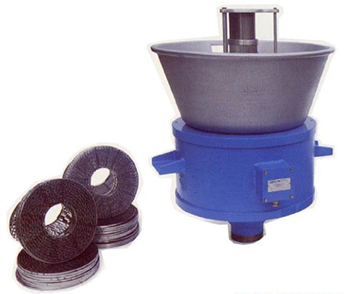

Filtre électromagnétique à gravité FGL

Les filtres électromagnétiques gravitaires FGL sont utilisés pour la déferrisation des émaux et des barbotines. Le liquide contenu dans le réservoir supérieur, régulé par une vanne à flotteur, s'écoule à vitesse constante et uniforme dans le boîtier filtrant, équipé de grilles en acier inoxydable AISI 430, sous l'influence d'un filtre magnétique intégré à la bobine. En cas de panne électrique, une vanne magnétique bloque le flux de liquide, évitant ainsi que les particules de fer contenues dans le filtre ne polluent le liquide purifié. Les filtres FGL fonctionnent en courant continu à très basse tension, alimenté par le tableau électrique correspondant.

  • Structure en acier inoxydable
  • Trémie de chargement en ABS
  • Toutes les pièces en contact avec le produit sont en acier inoxydable AISI 304
  • Corps du filtre avec les grilles en inox AISI 430 électro-soudé type MS (pour d>1.65) ou ML (pour d<1.65)
  • Le flotteur qui régule le flux de suspension est fait en ABS
  • Dispositif de contrôle de coupure électrique
  • Bobinage de classe H trempé dans de la résine
  • Tension d'alimentation 55/110V DC
  • Classe de protection IP66
  • Peinture RAL5012

Panneau de commande

  • Boîtier métallique suspendu en acier
  • Peinture RAL 5012
  • Classe de protection IP54
  • Alimentation standard 220-380V, 50-60Hz monophasé ou triphasé

Caractéristiques techniques

Référence Capacité
(m3/h)		 Grille Dimensions (mm) Masse
(kg)		 Puissance
(W)		 Tableau de contrôle
Øint Øext s nombre A B C D E F Type Dimensions
FGL38 2500 45 142 6 27 330 700 480 1 1/2" 380 200 80 210 QE250 300x400x150
FGL38P 2500 45 142 6 27 385 700 485 1 1/2" 450 200 110 420 QE500 300x400x150
FGL63 6000 85 203 6 31 390 860 540 2 1/2" 450 240 110 300 QE400 300x400x150
FGL63P 6000 85 203 6 31 465 860 540 2 1/2" 600 240 165 600 QE800 300x400x150
FGL100 12000 95 242 6 33 465 970 645 4" 600 280 175 400 QE500 300x400x150
FGL100P 12000 95 242 6 33 460 970 515 4" 600 280 220 800 QE1000 300x400x150
FGL110 16000 138 300 6 33 520 1000 610 PN6 100DN 600 290 250 600 QE650 300x400x150
FGL110P 16000 138 300 6 33 520 1000 545 PN6 100DN 670 290 300 1000 QE1200 300x500x150
FGL120 24000 138 345 10 24 565 1150 840 PN6 100DN 670 350 370 800 QE1000 300x400x150
FGL140 24000 140 400 10 27 625 1500 950 PN6 125DN 830 390 470 1000 QE1200 300x500x200

Cliquez pour plus de vidéos sur la chaîne Youtube de SETEC

Télécharger la documentation du déferriseur FGL
DeferriseurFSL

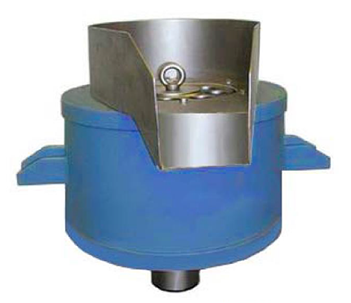

Filtre électromagnétique Source FSL

Les filtres électromagnétiques de source FSL sont utilisés pour la déferrisation des émaux et des barbotines. Ils sont installés à la sortie de la pompe, avec une alimentation par le bas, afin d'éviter toute contamination du matériau déjà traité en cas de coupure de courant. Les filtres FSL sont alimentés en courant continu à très basse tension par les panneaux de commande correspondants.

  • Structure en acier
  • Trémie de chargement en ABS
  • Toutes les pièces en contact avec le produit sont en acier inoxydable AISI 304
  • Entrée de la suspension par la partie inférieure
  • Trémie de déchargement
  • Corps filtrant fabriqué en inox AISI 430 électro-soudé type MS (pour d>1.65) ou ML (pour d<1.65)
  • Bobinage de classe H trempé dans de la résine époxy
  • Tension d'alimentation 55/110V DC
  • Classe de protection IP66
  • Peinture RAL5012

Panneau de commande

  • Boîtier métallique suspendu en acier
  • Peinture RAL 7032
  • Classe de protection IP54
  • Alimentation standard 220-380V, 50-60Hz monophasé ou triphasé

Caractéristiques techniques

Référence Capacité
(m3/h)		 Grille Dimensions (mm) Masse
(kg)		 Puissance
(W)		 Tableau de contrôle
Øint Øext s nombre A B C D Type Dimensions
FSL38 2500 45 142 6 28 330 420 200 1 1/2" 80 210 QE250 300x400x150
FSL38P 2500 45 142 6 28 385 420 200 1 1/2" 110 420 QE500 300x400x150
FSL63 6000 85 203 6 29 390 480 240 2 1/2" 110 300 QE400 300x400x150
FSL63P 6000 85 203 6 29 465 480 240 2 1/2" 165 600 QE800 300x400x150
FSL100 12000 95 242 6 28 465 525 280 4" 175 400 QE500 300x400x150
FSL100P 12000 95 242 6 28 520 525 280 4" 220 800 QE1000 300x400x150



Cliquez pour plus de vidéos sur la chaîne Youtube de SETEC

Télécharger la documentation du déferriseur FSL
Deferriseur_BarreauMagnetique

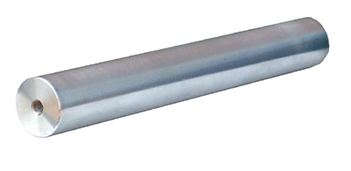

Barreaux magnétiques

Les barreaux magnétiques sont utilisés pour la déferrisation des produits fins et granulés et garantissent des résultats optimaux avec une facilité d'installation maximale. Ils sont généralement montés dans une trémie de chargement conique ou pour le déferrisation des céréales, farines, poudres, granulés plastiques, sciures, etc. dans un tuyau. Nous fabriquons des barreaux magnétiques de diamètre 32 et 25 mm équipés d'aimants en ferrite ou en néodyme. Entièrement fabriqués en acier inoxydable AISI 316, avec des trous de fixation M8 ou M6 sur une ou deux têtes. Idéal pour une utilisation en milieu alimentaire, certifiés M.O.C.A.



Caractéristiques techniques

Diamètre
(mm)		 Longueurs
(mm)		 T° max
(°C)		 Puissance magnétique
(Gauss)
32 100-1200 120 2200
32 100-1200 80 6300
32 100-1200 80 9000
32 100-1200 80 10500
32 100-1200 80 12000
32 100-1200 300 9200
25 100-700 80 11000



Cliquez pour plus de vidéos sur la chaîne Youtube de SETEC

Télécharger la documentation des barreaux magnétiques
